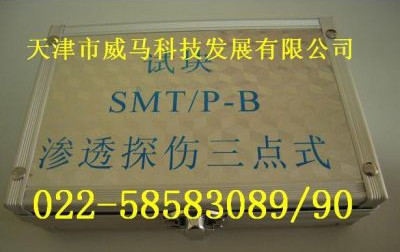

SMT/P-B型滲透探傷三點式
1、制作依據與適用范圍
本試塊系參照JB/T6064-2006《無損檢測滲透檢測用試塊》標準中三點式B型試塊的要求制作。可作為對探傷劑材料、探傷工藝和探傷人員操作水平的質量控制手段，適用于所有滲透探傷場合。
2、使用方法
本試塊鍍鉻面上人工制造有三組肉眼不可見或及不易見、形狀和長度不等的輻射裂紋，裂紋開口寬度≤0.5μm，通過對試塊作滲透探傷檢查，根據裂紋的顯像情況可以判別探傷劑材料靈敏度的高低、采用的探傷工藝和操作是否正確。
滲透探傷工作開始時，應將本試塊按所用滲透劑或滲透系統要求的工藝實施探傷（也可在工作班中將試塊和被檢工件放在一起實施探傷），然后觀察試塊上人工裂紋的顯示情況，可對照所附顯像圖片觀察顯示情況以判別是否符合要求：
對于熒光探傷，要求2-4級靈敏度的，應顯示所有三組裂紋，靈敏度級別越高，顯示細節越清晰：要求1/2-1級（低、超低）靈敏度的，至少應顯示二組，但每組輻射裂紋的細節可能顯示不全、顯示變短。
對于著色探傷，要求高靈敏度（2級）的，應顯示二～三組裂紋，相對靈敏度越高，則顯像越清晰：要求普通靈敏度（1級）的，能顯示二組，但每組輻射裂紋細節可能顯示不全、顯示變短。
如試塊裂紋顯像情況達到了預期的靈敏度，則可認為本工作班作出的探傷結論是可靠的。通常，使用單位也可根據所檢對象對探傷靈敏度的要求及所選用的探傷劑材料，以試塊上人工裂紋某種程度的顯示來作判別系統及操作是否正常的校驗標準。
本試塊也可用于對新探傷劑的選擇、驗收及對探傷人員實際操作的考核。
3、參考顯像圖片
每塊試塊附有顯像參考圖片1張，系我司PTⅡ級及以上資格人員采用DPT-8型高靈敏度著色探傷劑對該型試塊實施檢驗所得顯像的照相。使用單位的探傷技術主管部門可自行制作所用試塊對應于單位要求靈敏度的顯像參考照片。
對于經常使用試塊的有經驗的探傷人員，對試塊正常顯像圖案的熟悉與記憶比使用顯像參考圖片更方便、有效。
4、使用注意事項
4.1用后應將顯像劑全部沖洗干凈，用丙酮或酒精擦洗，然后在這類溶劑中浸泡至少1小時。
4.2根據所用探傷劑的使用要求在試塊上實施探傷程序。因為著色探傷劑會影響熒光滲透劑的熒光作用，故對熒光、著色探傷應分別配備試塊。
4.3試塊不用時宜浸泡在酒精中或放入干燥容器內。
4.4試塊使用前應經干燥。
